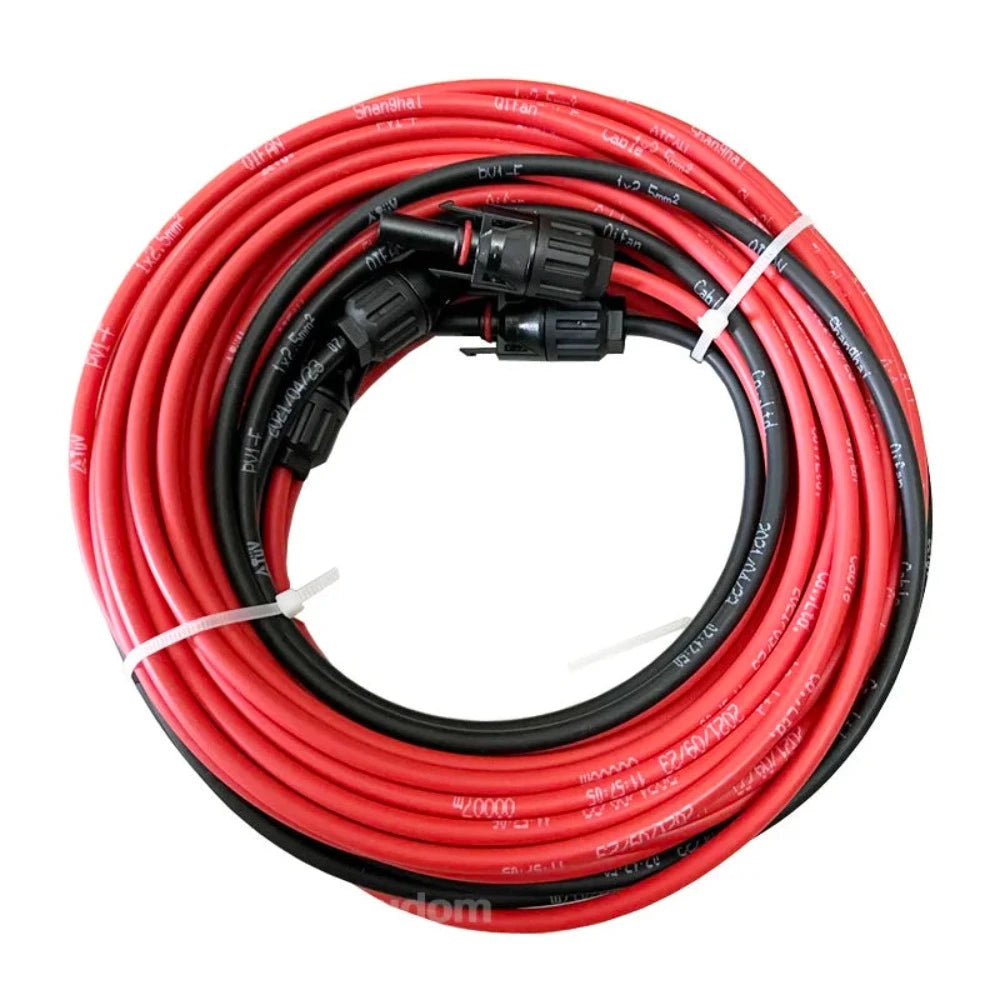

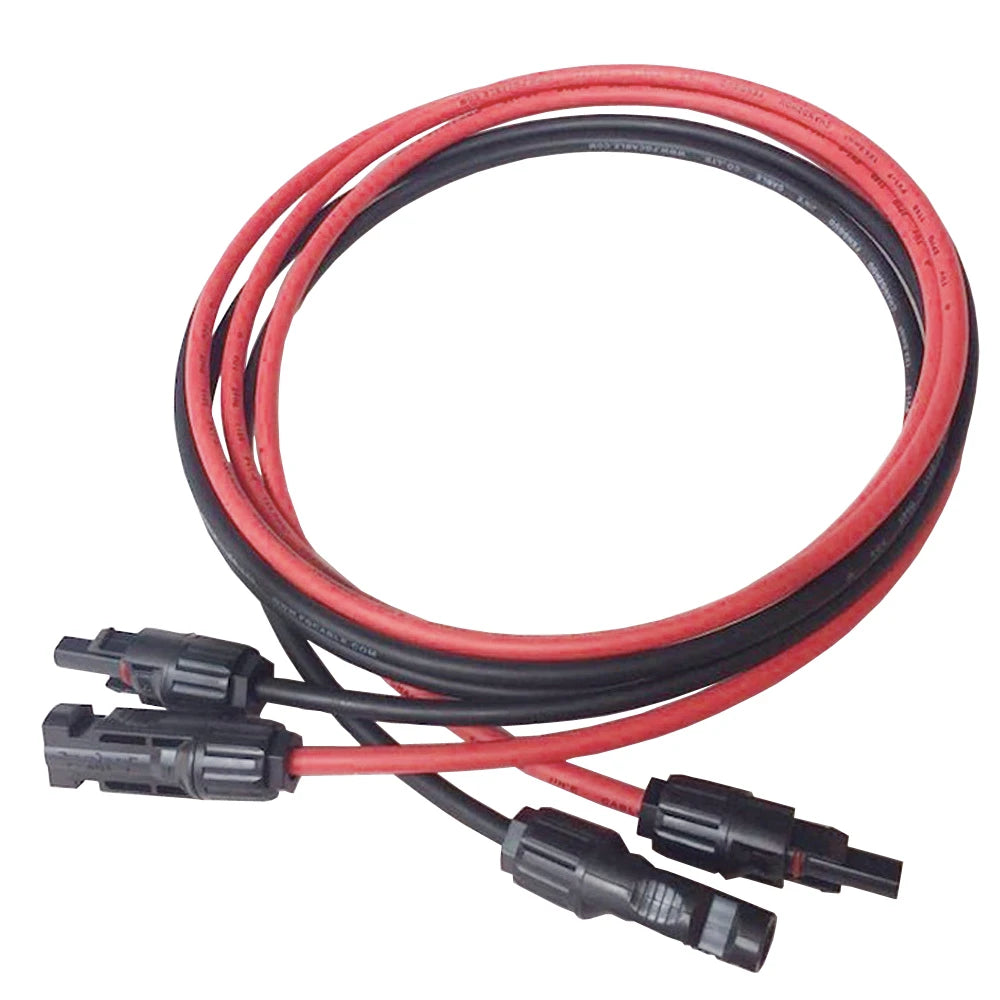

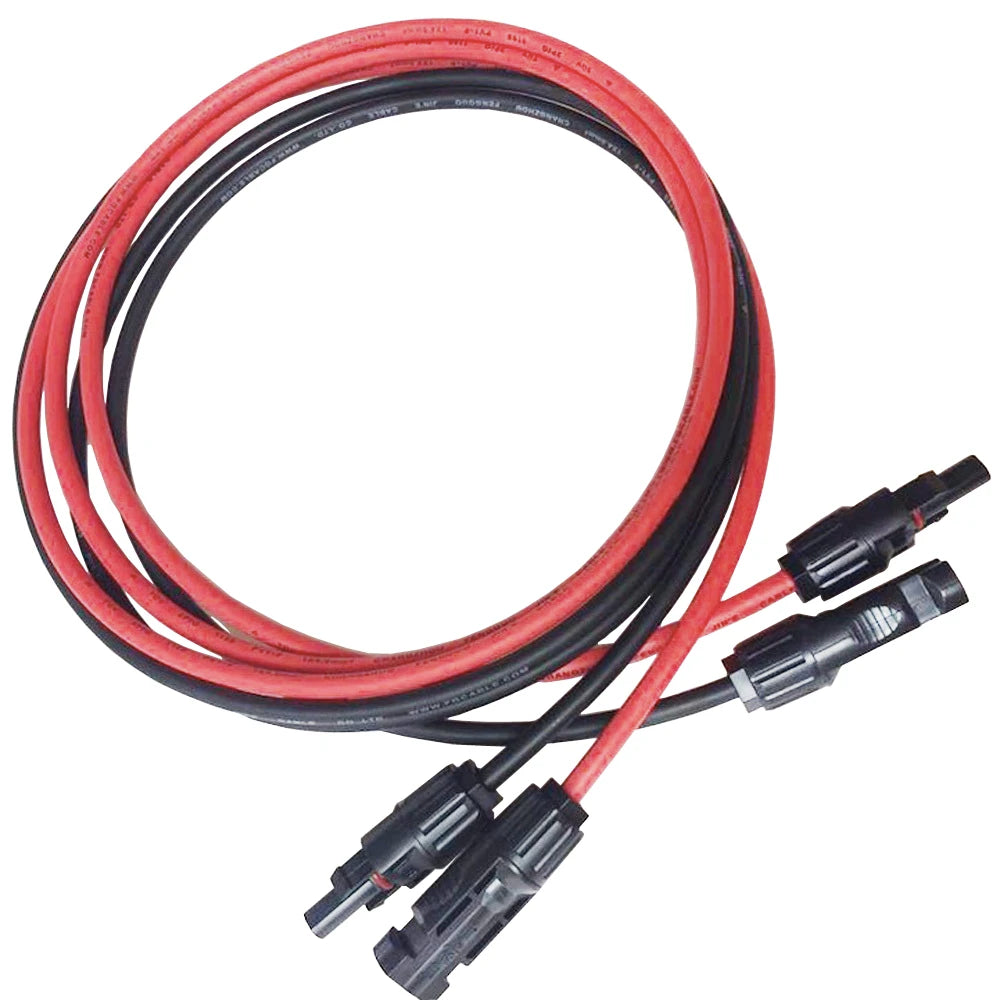

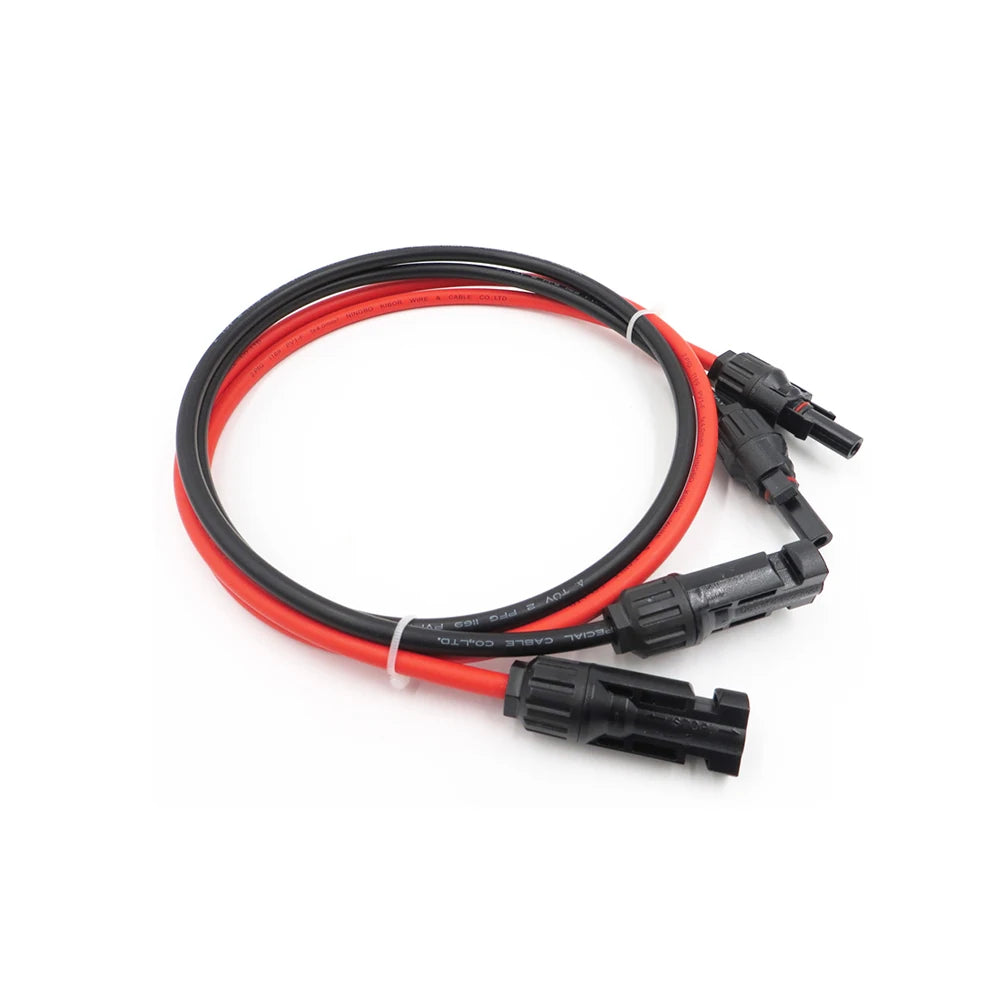

1 Para Przedłużaczy do Paneli Słonecznych Przewód Miedziany 6 4 2,5 mm² 10 12 14 AWG Czarny i Czerwony z Złączami Solar PV

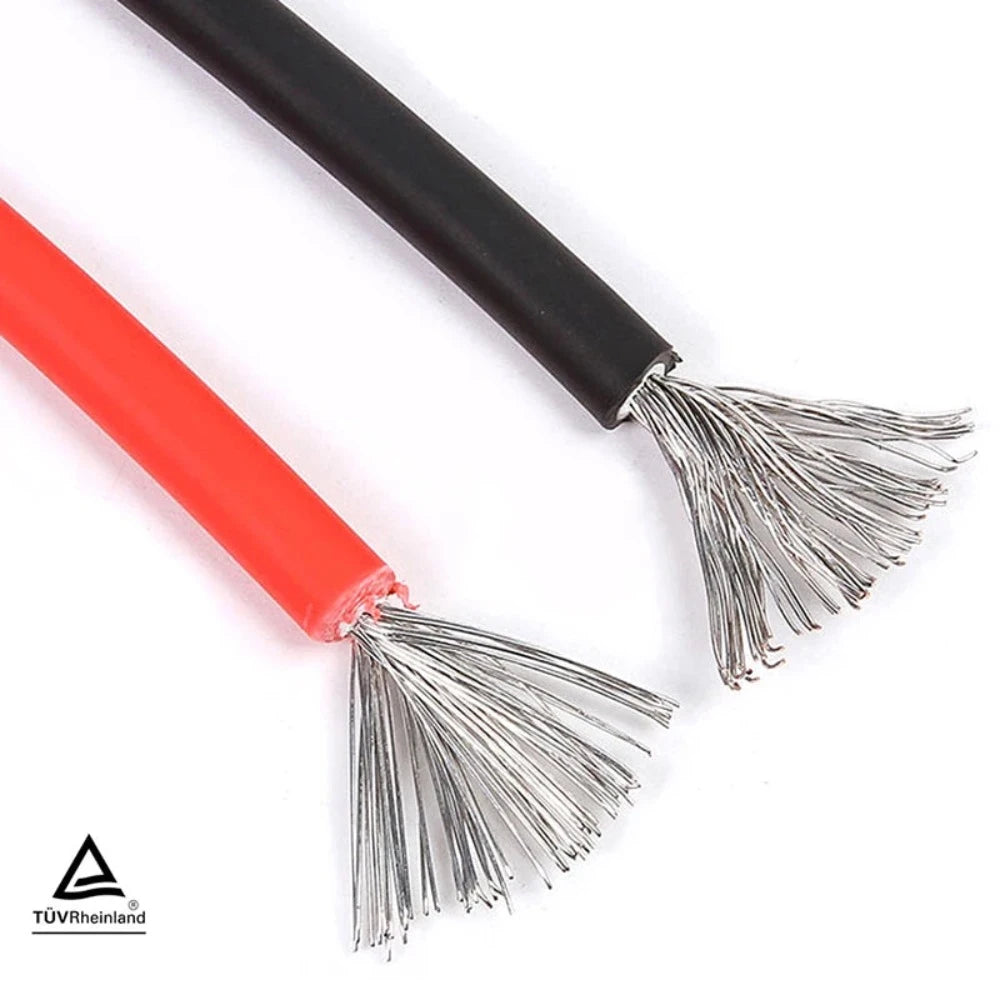

Przedłużacze do paneli słonecznych, szczególnie te wykonane z przewodów miedzianych, są kluczowymi elementami w systemach energii słonecznej. Kable są zazwyczaj wykonane z przewodów miedzianych wielodrutowych. Miedź jest wybierana ze względu na doskonałą przewodność, trwałość i odporność na korozję, co czyni ją odpowiednią do użytku na zewnątrz w różnych warunkach pogodowych.
DANE TECHNICZNE
Materiał izolacji: PVC
Materiał przewodnika: Miedź
Rodzaj przewodnika: Solidny
Typ: Izolowany
Certyfikacja: CE
Certyfikacja: RoHS
Certyfikacja: UL
Numer modelu: G01-VV/G02-VV/G03-VV
Zastosowanie: Podziemne
Napięcie znamionowe: 1000V
Prąd znamionowy: 20A (4mm²); 30A (6mm²)
Klasa bezpieczeństwa:Ⅱ
Stopień ochrony: IP67
System blokowania: Zatrzaskowy
Materiał izolacji: PPO + PA
Materiał kontaktowy: Miedź cn, powlekana niklem
Rezystancja kontaktowa: ≤0.5mΩ
Rezystancja izolacji: >500mΩ
Zewnętrzna średnica kabla: Φ5mm～Φ7mm
Zakres rozmiarów kabla: 6mm²(10AWG)/4mm²(12AWG)/2.5mm²(14AWG)
Temperatura pracy: -40°C~ +105°C
Klasa palności: UL94-VO
Siła włożenia: <=50N, Siła wyciągania>=50N
|
Element |
Jednostka |
Parametr techniczny |
||
|
Temperatura znamionowa |
℃ |
-40~90 |
||
|
Prąd znamionowy |
A |
33~57A |
||
|
Odporność na warunki atmosferyczne |
tryb |
Sun Res |
||
|
Ocena znamionowa |
ac/dc(kv) |
0.6~1.0/1.8 |
||
|
Rdzeń kabla |
Nr |
1 |
||
|
Przekrój poprzeczny |
mm² |
2.5 |
4 |
6 |
|
Średnica przewodu/liczba |
Nr/mm |
51/0.25 |
56/0.30 |
84/0.3 |
|
Grubość izolacji |
mm |
≥0.5 |
≥0.5 |
≥0.5 |
|
Grubość osłony |
mm |
≥0.5 |
≥0.5 |
≥0.5 |
|
Średnica zewnętrzna |
mm |
5.3±0.2 |
6.1±0.2 |
6.8±0.2 |
|
Rezystancja przewodnika (20℃) |
Ω/km |
≤8.21 |
≤5.09 |
≤3.39 |
|
Test napięcia na ukończonym kablu |
kv/min |
6.5/5 Brak Przerwania |
||
